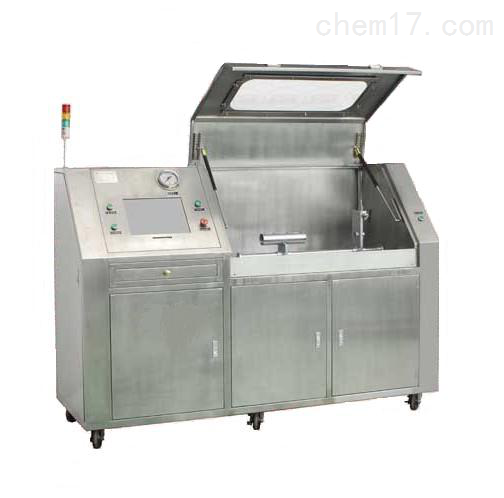

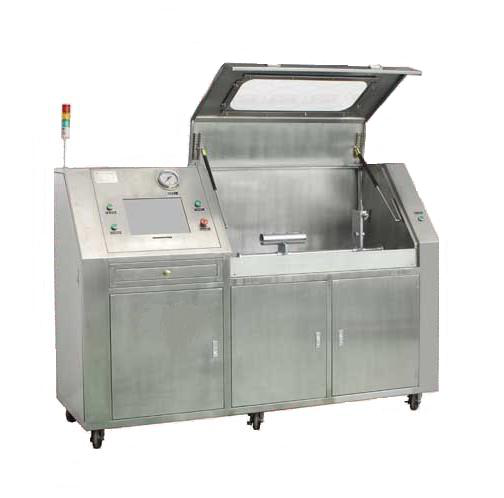

一、设备概述：
电熨斗蒸汽压力试验机用于验证压力式蒸汽电熨斗和快速式蒸汽电熨斗应有可靠的安全保护措施以防止过压的危险，如果蒸汽或热水是通过保护装置喷出，则电气绝缘不应受到损害，也不应造成对使用者的危害。同时也可用来进行蒸汽电熨斗寿命测试。
二、符合标准：

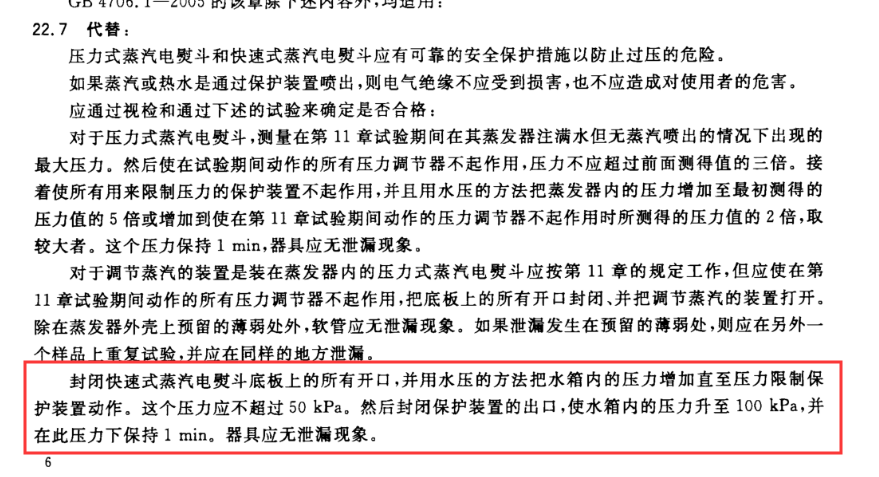

（1）GB4706.2-2007《家用和类似用途电器的安全 第2部分:电熨斗的特殊要求》标准中第11.7及第22.7条款试验要求；
（2）IEC 60335-2-3-2008《家用和类似用途电器.安全.第2-3部分：电熨斗的特殊要求》。
三、测试电熨斗范围：
（1）开口式蒸汽电熨斗；
（2）压力式蒸气电熨斗；
（3）快速式蒸汽电熨斗。
四、设备结构及功能：
1、压力试验：
（1）对于压力式蒸汽电熨斗，测量在第11章试验期间在其蒸发器注满水但无蒸汽喷出的情况下出现的压力。然后使在试验期间动作的所有压力调节器不起作用，并再次测量压力。压力不应上升到大于200 kPa(2bars)。接着使所有用来限制压力的保护装置不起作用，并且用水压的方法把蒸发器内的压力增加至最初测得的压力值的5倍或增加到使在第11章试验期间动作的压力调节器不起作用时所测得的压力值的2倍，取较大者水箱应无泄漏现象。
（2）对于调节蒸汽的装置是装在蒸发器内的压力式蒸汽电熨斗应按第n 章的规定工作，但应使在第11章试验期间动作的所有压力调节器不起作用，把底板上的所有开口封闭、并把调节蒸汽的装置打开除在蒸发器外壳上预留的薄弱处外，软管应无泄漏现象如果泄漏发生在预留的薄弱处，则应在另外一个样品上重复试验，并应在同样的地方泄漏。
（3）封闭快速式蒸汽电熨斗底板上的所有开口.并用水压的方法把水箱内的压力增加直至压力限制保护装置动作。这个压力应不超过50 kPa(0.5 bar)。然后封闭保护装置的出口，使水箱内的压力升至100kPa(1bar)，并在此压力下保持1min。水箱应无泄漏现象。
五、电熨斗蒸汽压力试验机主要技术参数：
1、工作及负载电源：AC 220V 50HZ；
2、控制及操作:PLC控制，TFT真彩液晶触摸屏操作；
3、压力范围：0～800KPa可预设；
4、测试工位：单工位（其他工位可定制）；
5、驱动方式：气动（对休眠试样重新开启动作）；
6、试验注水：自动加水，无水补偿；
7、通电/断电时间：0～9999.9s可预置；
8、通断电循环周期：0～9999999次，可预置；
9、压力检测：压力传感器智能监测；
10、设备外形尺寸及整机重量： W1200*D760*H1550mm,质量210kg。
