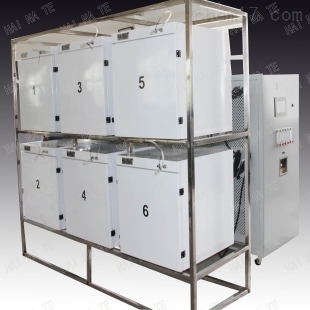

点击图片查看原图
设备概述：
塑胶跑道VOC释放量环境试验舱完全满足上海市《学校运动场地塑胶面层有害物质限量》T/310101002-C003-2016团体标准以及GB 36246-2018 《中小学合成材料面层运动场地》塑胶跑道新国标试验要求（小型环境测试舱法）适用于塑胶跑道、体育人造草、体育场地复合木质地板、实木地板以及铺地材料、地毯、地毯衬垫及地毯胶粘剂等材料有害物质释放量及甲醛释放量的测定，也可用其它建材中挥发性有害气体的检测。本TVOC环境箱可以提供标准的测试环境（如指定的温度、相对湿度、空气置换率和气流速度）或模拟真实的室内环境，并测试各种塑胶跑道、室内材料和产品的污染物释放率和释放特性。
主要技术参数：
|
序号 |
项目 |
技术指标 |
|
1 |
温度 |
温度范围：10-65℃ 控制精度：±0.5℃ 测量精度：±0.1℃ |
|
2 |
湿度 |
湿度范围：5-80% 控制精度：±3% 测量精度：±1% |
|
3 |
换气率 |
0.2-2次/h （换气量调节范围：12L-120L/h） 控制精度：±1% |
|
4 |
箱体容积 |
60±0.02L（长、宽、高尺寸可根据用户要求进行定制） |
|
5 |
空气流速 |
空气水平速率保持在（0.1～0.5）m/s，精度≤0.05m/s |
|
6 |
测试舱内相对于外界压力 |
10±5Pa |
|
7 |
密封性 |
静态泄漏率：1KPa相对压强下，泄漏率≤1×10-3 m3/min |
|
8 |
设备回收率 |
＞80%，（以甲苯或正十二烷计） |
|
9 |
箱体结构 |
箱体内壁为镜面不锈钢；岩棉保温、外壁喷塑；压缩机制冷；箱体内部、密封条及管路等均无释放和吸附；箱体分别设有进气口、检测口和采样口； 进气口与共用清洁饱和气源的调节阀连接。 |
|
10 |
共用清洁饱和气源 |
共用气源由涡旋风机、颗粒（粉尘）过滤器、VOC过滤器、甲醛过滤器、湿度发生器、恒温调节单元、流量调节单元、输出分配器等组成。空气经颗粒过滤器由涡旋风机（不锈钢叶片、自润滑轴承、高压力）带入，经甲醛过滤器、VOC过滤器到湿度发生器，湿度发生器由温度调控单元（加热、压缩机制冷）控制温度，从而产生一定露点温度（设定的）饱和空气。湿度发生器的饱和空气由缓冲器稳压，再经气体分配器调节送入环境测试舱。具体参数： |
|
流量：总供给量不小于2 m³/h。 |
||
|
清洁度：甲醛浓度≤0.005mg/m³ 单个VOC浓度≤0.002mg/ m³ TVOC浓度≤0.02mg/ m³ |
||
|
露点温度：5℃--40℃ |
||
|
气体分配器分多个通道，分别控制。 |
||
|
输送管道有良好的隔热保温保护，机外输送管道的长度不小于2m。 |
||
|
清洁空气所采用的过滤空气处理剂易于更换。 |
||
|
进风变频控制、流量调节控制、露点温度控制。 |
||
|
11 |
控制系统 |
控制面板显示温度、湿度、时间、流量和压力 |
|
12 |
关键元器件 |
主要元气件压缩机、温湿度传感器、温控器和流量计为进口品牌 |
|
13 |
采样口 |
设有2个采样口，采样管放在空气出气口，或放入试验舱内靠近空气出气口处。距离边界处不小于150mm。 |
|
14 |
噪音 |
＜65分贝 |
典型客户：
|
序号 |
用户单位名称（产品规格） |
采购数量 |
|
1 |
上海市建筑科学研究院 [6套舱体] |
1批次1台 |
|
2 |
中国建材检验认证集团股份有限公司 [8套舱体] |
1批次1台 |
|
3 |
谱尼测试集团上海有限公司[6套舱体] |
1批次1台 |
|
4 |
东莞标检产品检测有限公司 [6套舱体] |
1批次1台 |
|
5 |
华测检测认证集团股份有限公司_[4套舱体] |
1批次1台 |
|
6 |
东莞现代产品整理服务有限公司 [6套舱体] |
1批次1台 |
|
7 |
Modern Testing Services (Vietnam) Limited Liability Company [6套舱体] |
1批次1台 |
|
8 |
………… |
…………
|
塑胶跑道VOC释放量环境试验舱——结构特征：
塑胶跑道面层材料有害物质释放量TVOC试验箱由实验密封舱（有效容积为 50 L～1000 L可选）、空气净化系统、空气温湿度调节控制系统、空气温湿度监控系统、空气流量调节控制装置、空气采样系统、数据采集系统，电气控制系统等部分组成。本试验箱能干进行实时数据监控，记录舱内的温度、湿度、压力、流量、置换率、时间等控制参数。采用PLC触摸控制屏作为人员操作设备的对话界面，直观、便捷。配置专用控制软件，除实现触摸屏的功能外，还具有远程控制功能，可实现系统控制、程序设定、动态数据显示和历史数据回放、故障记录、报警设置等功能。
——符合标准：
1、上海市《学校运动场地塑胶面层有害物质限量》T/310101002-C003-2016团体标准以及
2、GB 36246-2018 《中小学合成材料面层运动场地》塑胶跑道新国标（小型环境测试舱法）；
3、GB18580—2017 《室内装饰装修材料人造板及其制品中甲醛释放限量》；
4、DB 37/T 2904—2017 《运动场地合成材料面层 原材料使用规范》；
5、JG/T 481-2015 《低挥发性有机化合物(VOC)水性内墙涂覆材料》；
6、ASTM D6007—02《小尺度环境箱测定木制品释放气体中甲醛浓度的标准测试方法》；
7、JG/T 《建筑装饰装修材料挥发性有机物散发率测试方法--测试舱法》（待发布）。
