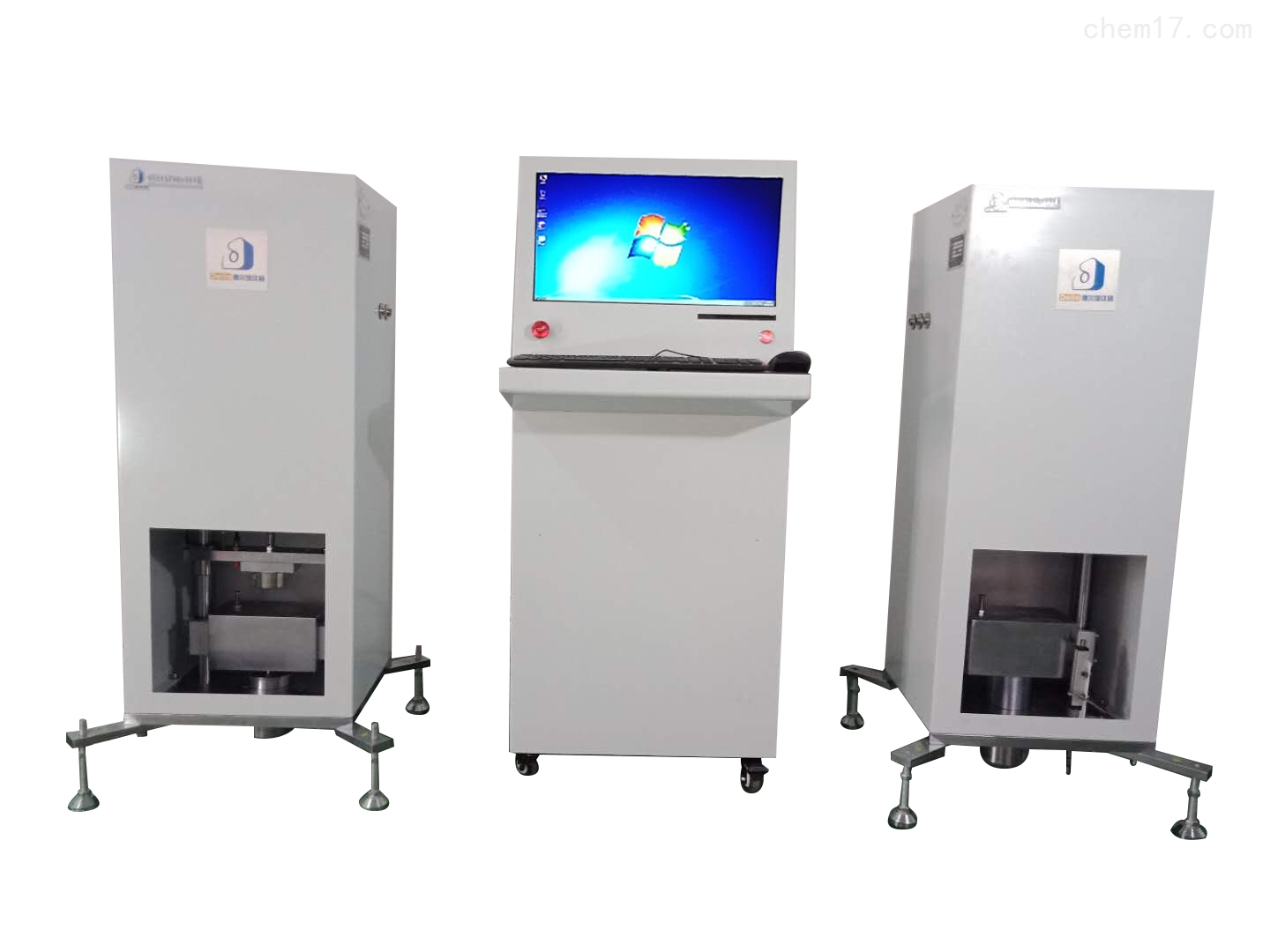

塑胶跑道冲击吸收检测仪主要用于塑胶运动场地的冲击吸收性能测试。仪器重锤模拟人体作用效果冲击合成面层，通过计算机计算出测试结果。本仪器试验能力强、移动灵巧方便，便于各种环境下的测试。试验精度高，数据重复性好。塑胶跑道冲击吸收检测仪满足标准GB36246-2018 《中小学合成材料面层运动场地》，BS EN14808-2005《运动场地面层冲击吸收测定方法》；GB/T 14833-2011《合成材料跑道面层》；GB/T 22517.6-2011《体育场地使用要求及检验方法 第6部分：田径场地》；GB/T 19851.11-2005《中小学体育器材和场地 第11部分 合成材料面层运动场地》；GB/T 19995.2-2005《天然材料体育场地使用要求及检验方法 第2部分：综合体育场馆木地板场地》。
设备概述：
主要用于塑胶运动场地的冲击吸收性能测试。仪器重锤模拟人体作用效果冲击合成面层，通过计算机计算出测试结果。本仪器试验能力强、移动灵巧方便，便于各种环境下的测试。试验精度高，数据重复性好。
仪器特点：
1、试验能力强：满足国内外多项运动场地检测试验标准中“冲击吸收”检测方法要求；
2、适应环境能力强：仪器移动灵巧方便，便于各种环境下的试验；
3、精度高、数据重复性好：采用知名品牌高精度压力传感器，确保试验力值的精准性、稳定性；
4、高速数据采集系统：采用基于ARM9的高速数据采集系统结构，采用了系统时钟电路设计、硬双缓冲实现连续采集存储并增加了系统抗干扰设计解决了信号采集的难题；
5、试验效率高：60S完成试验次数 冲击吸收实验（4次） 垂直变形试验（3次）；
6、控制交互界面：采用专业电脑操作也可采用专业工业触摸屏电脑（其配置和稳定性远高于一般意义上的触摸屏终端，根本不需要再外接其它任何终端如PC机、笔记本电脑就可完成全部的工作）；
7、处理速度快：采用AD采集方式，zui高速率达500KHz，处理能力与使用速度得到跨等级提升；
8、根据客户需求，配置丰富的软件交互界面（多语言环境满足不同国家/地区用户）。
|
主要技术指标 |
指标参数 |
|
规格 型号 |
GS-DELTA10 |
|
落锤重量 |
20Kg±0.1Kg |
|
落锤高度 |
55±0.25mm |
|
螺旋弹簧直径 |
69±1.0mm |
|
弹簧刚度 |
2000±60N/mm |
|
力值测量 |
6600N±2% |
|
变形测量 |
±10±0.05mm |
|
力值采集频率 |
大于1kHz |
|
变形采集频率 |
大于1kHz |
|
落锤频率 |
60S完成完整冲击/冲击吸收试验：4次 |
|
零点精度 |
±0.025mm |
|
提锤高度精度 |
±0.02mm |
|
提锤综合精度 |
±0.05mm |
|
提锤方式 |
电动/手动 |
|
定位方式 |
自动动态对零 |
|
力值采集 |
50~15kN±50N |
|
采集频率 |
高于2kHz |
|
变形采集 |
测量范围±10mm，测量精度0.02mm，采集频率高于2kHz |
|
弹簧材质 |
采用70Si3MnA弹簧钢 |
|
控制方式 |
PC触屏一体机 |
|
报告方式 |
自动打印A4标准试验报告 |
|
电源 |
AC220v 50Hz，500W |
|
结构方式 |
带脚轮可移动式
|
满足标准：
满足标准GB36246-2018 《中小学合成材料面层运动场地》，BS EN14808-2005《运动场地面层冲击吸收测定方法》；GB/T 14833-2011《合成材料跑道面层》；GB/T 22517.6-2011《体育场地使用要求及检验方法 第6部分：田径场地》；GB/T 19851.11-2005《中小学体育器材和场地 第11部分 合成材料面层运动场地》；GB/T 19995.2-2005《天然材料体育场地使用要求及检验方法 第2部分：综合体育场馆木地板场地》等标准规定试验要求。
