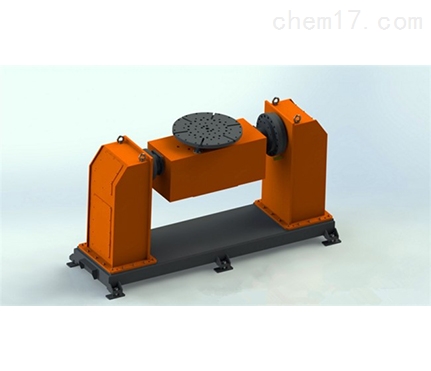

动力电池翻转试验机依据（GB/ T 31467.3-2015电动汽车用锂离子动力蓄电池包和系统第3部分：安全性要求与测试方法）标准中第7.4章节条款要求设计制造，用于电动汽车动力电池翻转性能测试；适用于外形尺寸（W*D*H）1200*1000*500mm以下的电池包、电池系统360°增量翻转试验，机架采用高强度合金钢材焊接静电喷涂烤漆，设备控制系统采用独立控制柜PLC控制触摸屏操作，试验速度、时间可调节。
标准测试要求：
1、测试对象绕X 轴先以6°/s 速度转动360°,然后以90°增量旋转，每隔90°增量保持1 h, 旋转360°停止，观察2 h。
2、测试对象绕Y 轴先以6°/s 速度转动360°,然后以90°增量旋转，每隔90°增量保持1 h, 旋转360°停止，观察2 h。
3、试验要求：蓄电池或系统无泄漏、无外壳破裂、着火或爆炸等现象，并保持连接可靠、结构完好，试验后的绝缘电阻不小于100Ω/v。
动力电池翻转试验机主要技术参数：
1、运行方式：程序方式、定值方式；
2、驱动方式：日本松下伺服电机驱动，可满足zui大试样500kg电池包作翻转试验；
3、控制及操作方式：独立触摸屏PLC控制+远程WIFI控制；
4、翻转台面zui大承重：500kg（其他规格可定制）；
5、翻转台尺寸：（宽）1800mm×（长）3000mm；
6、翻转台中心离地高度：1550mm；
7、旋转角度：0～360°，连续可调；
8、旋转方向 ：X轴、Y轴，手动转换；
9、翻转平台转速：翻转台转动速度1°/s至12°/s任意可调，旋转轴处加装角度刻盘； 默认控制转速为6°/s,可用软件设定；
10、精度要求：控制精度：翻转速度精度控制在±1°/s以内；翻转角度控制在0.5°以内；时间准确度不低于±0.1%；
11、角度分辨率：≤0.5°；
12、转速分辨率 ：≤0.5°/s ；
13、程序设定：操作触摸屏可设定翻转速度、翻转时间、翻转角度、翻转周数、中间搁置时间等；
14、记录功能：（转速、转角、时间、周期数）：采样频率zui高10Hz，可记录24月内的检测及设定试验曲线、数据、操作记录、报警记录；
9、设备电源：AC 380V/50HZ ，3.8KW ；
10、外形尺寸：（W*D*H）3300*2500*1750mm；
11、整机重量：约1500KG。
试验台结构：
1、翻转台材质：冷轧钢板表面经防锈处理。
2、电池放置平板材质：普通碳素结构钢，表面经防锈处理。
3、样品安装固定方式：平板尺寸为2.5m×1.8m，蓄电池包或系统通过螺栓与翻转台面连接，台面配置间隔200mm的螺栓孔阵列（孔径¢14mm），以方便各种型号蓄电池包或系统的安装固定。台面与翻转台之间采用滚动调节，旋转角度采用销沿导向槽转动90°方式定位。
4、辅助安装配置：配置葫芦吊或其他辅助起吊工具，摆臂长度和旋转角度可适应样品的起吊及安装，zui大起吊能力800kg。
电气控制要求：
1、控制要求
1）本装置采用PLC控制方式，作为PLC已设定参数的辅助控制功能，可以实现试验速率设定、试验转向（x/y轴）增量旋转设定、试验角度设定等现场操作功能。
2）对于传动部分的行程驱动，都提供限位开关保护功能。
3）人机交互界面选用7”的彩色液晶触摸屏。
2、电气安全
系统具有自我保护系统(含停电、过压、过热、计算机故障等安全保护；设备自身的过压、过流等保护；避免测试人员的误操作引起的短路、电池电极正反接错等的保护)
3、安装要求
需方提供排气烟道。或根据具体要求，供方另行单独设计、制造、安装废气处理机组及排烟管路。
设备满足标准：
依据（GB/ T 31467.3-2015电动汽车用锂离子动力蓄电池包和系统第3部分：安全性要求与测试方法）标准中第7.4章节条款要求。
