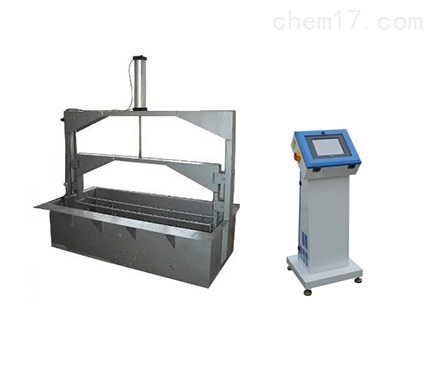

动力电池海水浸泡试验箱是依据（GB/ T 31467.3-2015电动汽车用锂离子动力蓄电池包和系统第3部分：安全性要求与测试方法）标准中第7.9章节条款要求设计制造，用于电动汽车动力电池耐海水浸泡测试。
动力电池海水浸泡试验箱主要技术参数：
1、控制及操作方式：PLC程序控制+TFT液晶触摸屏；
2、试件重量：zui大500kg（或根据客户要求进行定制）；
3、试件尺寸：（W*D*H）1500mm*1500mm*600mm（或根据电池包尺寸进行定制）；
4、水槽内箱尺寸：（W*D*H）1500mm*1500mm*600mm（可根据客户要求定制）；
5、升降方式： 电动升降电池试样；
6、水槽材质： SUS#304不锈钢，耐锈耐腐蚀；
7、浸泡时间： 0～99999h/m/s (可自由设定)；
8、电池放置平板材质： SUS#304不锈钢；
9、设备电源：AC 220V/50HZ，3.0KW ；
10、整机重量：约650KG。
电气控制要求：
1、控制要求
1）本装置采用PLC控制方式，作为PLC已设定参数的辅助控制功能，可以实现升降速率设定、浸泡次数设定、浸泡高度设定等现场操作功能。
2）对于传动部分的行程驱动，都提供限位开关保护功能。
3）人机交互界面选用7”的彩色液晶触摸屏。
2、电气安全
系统具有自我保护系统(含停电、过压、过热、计算机故障等安全保护；设备自身的过压、过流等保护；避免测试人员的误操作引起的短路、电池电极正反接错等的保护)。
标准测试要求：
1、测试对象为蓄电池包或系统。
2、室温下，测试对象以实车装配状态与整车线束相连，然后以实车装配方向置于3.5%NaCl溶液（质量分数，，模拟常温下的海水成分）中2h，水深要足以淹没测试对象，观察2h。
3、试验要求：蓄电池或系统无着火或爆炸等现象。
产品特点：
1、水槽通过电机配合丝杆及直线导轨带动，实现电动升降功能，同时设备外围支架可左右移动， 测试完成后通过升除机构放下电池， 解决了人工搬运的不便。
2、水槽内箱材质为 SUS#304 镜面不锈钢材质， 防锈性能非常好。
3、具有时间设定功能， 浸泡时间到过后自动排水。
4、加水方式： 具有手动/自动补水与缺水报警功能；
5、控制方式： PLC 自动/ 手动控制模式两种。
主要标准：
依据（GB/ T 31467.3-2015电动汽车用锂离子动力蓄电池包和系统第3部分：安全性要求与测试方法）标准中第7.9章节条款要求。
