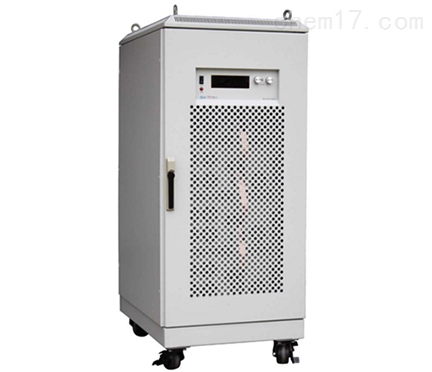

点击图片查看原图
本温升测试系统满足标准GB/T20234.1-2015第7.13条温升的测试需求以及 GB/T11918.1-2014第22 章节温升的测试需求，同时能够满足GB15287、GB15288、GB20234.1、GB2099、GB16915、GB15092、GB17465、GB11918、GB13140、GB14048、GB7251、UL310、UL498、UL817、UL941、UL1059、IEC60309、IEC60998、IEC60669、IEC61058、IEC60439、EIA-364-70电子连接器的电流和温度升高测试方法及其他电器附件的相关标准测试要求。适用于检测充电桩接口插头与插座通过额定电流后的温升试验，考核电器附件在接上负载电流时其表面发热情况，端子温升是否符合标准的要求。
温升测试系统主要技术参数：
1、输入电源：AC220V±10%，50/60Hz，3KVA；
2、输出恒定可调电流：AC 0.50～50.00～400.0A（1级，可设置）；
3、工作模式：连续/通断；
4、负载试验输出电压：AC 5V以下。
5、电流分辨率：0.1A。
6、电流表精度：±1%±3字节。
7、电压表精度：±1%±3字节。
8、连续模式试验时间：0.01～99.99小时
9、通断模式通电/断电时间：0.01～99.99小时
10、通断次数：1～99999次，次数到自动停机
11、测温范围：0～400℃ ，精度0.3%读数+1℃；分率：0.1℃
12、温度测量点：8路（包含1点测量环境度）；
13、温度数据采集：配置RS232通讯接口，配置数据记录接口；
14、温度扫描速度：1～255秒所有通道；
15、温度数据记录：由电脑或者U盘存储完成，配置电脑测试软件软件可设置环境温度通道，采集数据时可自动减环境温度；
16、测温热电偶：美国Ω公司T型30AWG细丝热电偶，长度2米，共8条；温度探头可带电测试不会损坏仪器；
17、带RS232通讯接口或配置USB转RS232通讯口。
设备原理：
本由电动调压器、电流变送器、PLC可编程控制器、电流传感器、触摸式人机界面、可移动机箱组成。能够稳定输出测试电流，消除由于电源电压波动、连接导线或铜排、试品阻值变化对的测试电流影响，提高测试结果的准确性。该电源具有损耗小、效率高、操作简便，并且具有完备的控制和检测功能。触摸屏能够时时显示电流值与每个测温点的温度值。能够记录每隔2秒钟的温度值生成报表，可储存于U盘拷到电脑查看与打印。
