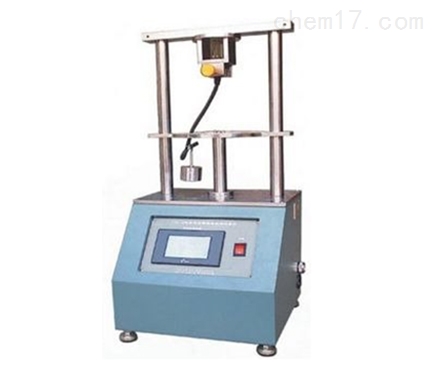

导体损伤程度试验装置符合GBT20234.1-2015《电动汽车传导充电用连接装置 第1部分：通用要求》第7.7章节端子、第7.14章节电缆及其连接GBT11918.1-2014《工业用插头插座和耦合器 第1部分：通用要求》章节11.3.2无螺纹端子的导体受损试验要求以及IEC60884-1：2006、GB2099.1-2008、GB2099.3-2015第12.2.5和12.3.10条图11标准要求、GB16915.1-2014和IEC60884-1中相应条款及其他电器附件的有关标准研制而成导线受损程度试验机主要用于对带有螺纹夹紧型和无螺纹端子固定式连接组件的导线进行受损程度试验，以检验能否经受住正常使用时出现的机械应力。导线受损程度试验机是有关生产厂家和质检部门进行产品质量检测及控制的必须设备。
导体损伤程度试验装置主要技术参数：
1、电源：AC 220V±10%，50Hz/60Hz,max 5A；
2、电机：AC220，40W；
3、测试时间：0～99.99（s或m或h）可预置，精度：0.01s；
4、砝码: 0.3kg、0.4 kg、0.5 kg、0.7 kg、0.9 kg、1.4 kg、2 kg各1件；
5、测试次数：0～9999（×1，×10，×100）次可预置，精度：±1次；
6、旋转速率：（10±2）转/min；
7、试验工位：单工位 ；
8、测试高度：250mm～850mm（可调整）；
9、旋转半径：37.5mm±1mm（旋转直径75mm）；
10、套管：直径6.5mm、9.5mm各1个。
满足标准：
1、GBT20234.1-2015《电动汽车传导充电用连接装置 第1部分：通用要求》第7.7章节端子，第7.14章节电缆及其连接；
2、GBT11918.1-2014《工业用插头插座和耦合器 第1部分：通用要求》章节11.3.2无螺纹端子的导体受损试验要求；
3、IEC60884-1：2006、GB2099.1-2008、GB2099.3-2015第12.2.5和12.3.10条图11标准要求；
4、GB16915.1-2014和IEC60884-1中相应条款及其他电器附件的有关标准。
