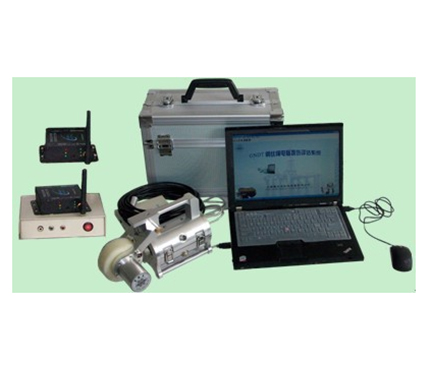

GNDT电梯钢丝绳无损探伤仪
点击图片查看原图
产品: 浏览次数:55GNDT电梯钢丝绳无损探伤仪
品牌: delta仪器
单价: 120.00元/台
最小起订量: 1 台
供货总量: 1111 台
发货期限: 自买家付款之日起 30 天内发货
有效期至: 长期有效
最后更新: 2023-12-27 09:06
  询价
详细信息

电梯曳引钢丝绳是电梯重要的悬挂装置,承受着轿厢和对重的全部重量,通过与曳引轮轮槽之间的摩擦力驱动轿厢升降,是电梯中十分重要的"高危构件",因此曳引钢丝绳的安全是电梯安全的重要保障。钢丝绳除了承受着拉伸应力之外,在运转时承受着弯曲应力,同时在绳槽中也承受着较高的挤压应力,再加上本身加工过程中产生的内应力,所以钢丝绳是电梯运行中承受应力种类最多的部件,也是电梯中损耗比较严重的部件,所以在检验过程中对电梯钢丝绳进行系统全面的检验非常重要。长期以来,由于缺少科学可靠的检测设备,电梯钢丝绳的安全监控始终是电梯安全管理中的"盲点"。

GNDT-E型电梯钢丝绳探伤仪的诞生是目前世界上最先进的新一代电梯钢丝绳无损检测设备,采用漏磁与磁通的方法,以及运用了以太网高速传输方式,能准确无误完成电梯钢丝绳的无损检测工作。

GNDT-E型电梯钢丝绳探伤仪的传感部件采用薄型设计,可对密集排列的多根钢丝绳进行逐一检测。

GNDT-E型电梯钢丝绳探伤仪的实时报警器采用高效的军用CPU,以有线与无线的网络传输方式与计算机进行人机对话和数据交换。

GNDT-E型电梯钢丝绳探伤仪操作简单,数据准确无漏检、无误检,检测结果可靠;为电梯安全运行提供可靠的保障。


主要技术参数:

受测钢丝绳直径:Φ6-30mm(需配置各种规格的传感器);

传感器与钢丝绳相对最大速度:18.0 m/s,

最佳安全速度:0.3~3 m/s;

采集处理频率:5000Hz

不连续缺陷(LF局部缺陷)检测能力:

局部缺陷的定性检测准确率: 98%;

断丝定性检测准确率: 100%;

断丝定量检测准确率: ≥95%,

单处集中断丝根数允许一当量根误差;

连续缺陷(LMA金属横截面积损失)检测能力:

金属横截面积损失检测精确度:±0.05%;

金属横截面积损失检测不确定度:±0.2%;

轴向位置示值检测能力:±0.3%;

电源:计算机电池供电 5V,交流(AC220伏±10%);

工作温度:-20℃~40℃。

相对湿度:≤90%RH。

仪器主要配置:

GNDT-F25型传感器                                            一套

实时报警器                                                         一套

专用信号传输线                                                   一套

RS232报警线                                                      一套

双绞传输线                                                          一套

GNDT钢丝绳电脑探伤仪以太网评估系统                一套

专用充电器                                                           一只

专用仪器箱                                                           一只

柔性固定索                                                            一根

培训教材、技术资料、说明书等                              一套

联想笔记本电脑                                                     一台


GSNDT钢丝绳电脑探伤仪(钢丝绳在线监控系统)采用国际先进的设计理念和可靠的检测原理,产品完全符合GB/T 21837-2008《铁磁性钢丝绳电磁检测方法 》、《无损检测仪器 钢丝绳电磁检测仪技术条件》和公司的企业标准Q/PQA02-2008 《GNDT钢丝绳探伤仪》、Q/PQA03-2009 《GNDT钢丝绳在线监控系统》的要求,能定性、定量、定位地检测钢丝绳内外部的局部损伤(LF如断丝、锈蚀、变形)和金属横截面积变化(LMA如磨损、材质变化等),并在检测报告中以多种形式直读出两项结果。传感探头外型采用圆形结构、周向环绕、轴向磁化,将钢丝绳瞬间磁化到饱和状态;USB接口传输,计算机直接采样处理分析,具有在线声光报警与实时显示结果功能;软件适应Windows98/2000/xp/Vista各种计算机操作系统,方便简捷。


技术特点:

1)能在线检测电梯、起重机钢丝绳内外部断丝、磨损、锈蚀、变形、松股、跳丝、材质变化等各种缺陷功能。

2)产品符合GB/T21837-2008的要求,能检测局部损伤(LF)和金属横截面积变化(LMA),并在报告中直读出两项结果。

3)检测结果报告能满足不同行业的标准同时具有断丝根数和断丝断面积与钢丝总断面积的之比的形式显示。

4)利用计算机网口直接采样处理分析,具有在线声光报警与实时显示结果功能。

5)传感器圆型结构、周向环绕、轴向磁化,将钢丝绳瞬间磁化到饱和状态。

6)传感器采用合金铝外壳,具有防水、防尘、防震、防潮功能。

7)工作稳定,性能可靠,检测精度高,抗干扰性能强,数据准确。

8)软件适应Windows 10 /xp/Vista 各种计算机操作系统


设备满足标准:

符合GB/T 21837-2008《铁磁性钢丝绳电磁检测方法 》、《无损检测仪器 钢丝绳电磁检测仪技术条件》和公司的企业标准Q/PQA02-2008 《GNDT钢丝绳探伤仪》、Q/PQA03-2009 《GNDT钢丝绳在线监控系统》的要求。
