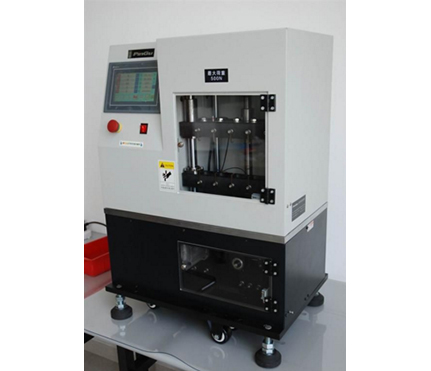

电梯门挂轮疲劳寿命试验机主要用于托滚轮、压带轮、扶梯滑轮组滚轮、电梯门挂板滚轮的疲劳寿命试验,把电梯导轨和试验轮安装在机器上通过砝码加载代替门重;真实模拟安装在电梯上一样导轨不动试验轮动作原理来测试试验轮寿命。本机适用于测试电梯门挂轮和类似轮子寿命试验。可同时测试1~6个产品(每个产品均可加载测试),每组可独立完成测试。
主要技术参数:
设备控制特点:
1、 采用松下触摸屏控制器+PLC控制;
2、可以显示:实际运行速度、设定速度、设定次数、实际测试次数、实际测试行程、设定行程、机器异常报警、运行指示、停止指示等测试参数与资料;
3、设定:设定运行速度、设定次数(次数到达机器自动停机)、测试去回行程、行程等测试参数/数据;
4、本控制方式优点为最可靠、最简易、功能最强大、寿命最长的;
5、具有故障报警、运行指示、停止指示、电流超载、欠压、短路、漏电。
6、采用日本松下触摸屏控制器+PLC控制器控制日本松下伺服马达驱动,低噪声,耐久使用,高精度定位准确,大力矩,可长时间使用;
7、采用滚珠丝杠直线滑轨模块传动,直线滑轨模块传动设备成本高但是寿命长速度快;
直线滑轨模块采用日本THK滚珠丝杠传动,高效率,运行非常平稳,低噪声,正反晃动非常小,非常耐用;直线滑轨模块采用日本THK精密滑轨作转轴摇摆导向,低磨擦,平稳,耐用;
8、试验轮加载范围25-40KG砝码载入分多个砝码最重5KG方便放入加载砝码;带固定砝码装置,防止砝码运行跑出,还有防止试验轮断裂砝码向下脱落装置。
9、导轨可自行拆卸安装且方便;
10、试验轮可自行拆卸安装,可更换其他规格且非常方便,拆卸轮子时点击控制器屏幕‘拆卸轮子’按键机器会自动走到最佳最方便拆卸位置;
11、 为了保证安全、机器有整机防护罩,整机防护罩门有打开机器不能工作和停止工作功能;比如在安装试验品时机器是不能启动工作的,在运行中打开机器整机防护罩门机器自动停止工作来保证运行绝对安全。
设备满足标准:
按照GB/T19436-2004、IEC61496-2004等标准要求制作。
1、轮子测试数量:1~6工位(可定制);
2、独立控制:1~3组(每组各两个工位);
3、计数器设定范围:0~99999999次(可设定);
4、试验速率:0~30次/min(可调)行程500mm 往返算一次;
5、夹具夹持能力:W450*D250*H60mm;
6、砝码数量:每个工位配置5KG砝码7个,1KG和2KG各一个,6个工位54个;
7、砝码安装杆自重:2KG(打击杆自重);
8、测试行程0~500mm可调;
9、单去500mm/1S去回500mm等于1000mm需要2S;比如设定去500mm回500mm(去回算一次)每分钟30次;
10、设备运行正常时亮绿灯,故障亮黄灯,装夹产品和停止时亮红灯;
11、电控箱:在机器下面左边是电路部分方便打开检修电路;右边是空箱方便打开放工具及测试品;
12、整机护罩:用40*40铝型材和有机玻璃拼制;用于安全防护和防止外界对设备干扰;
13、电源220V 50HZ 电流15A;
14、外形尺寸约:长1050*宽1200*1600高(不含指示灯);
15、整机重量:约420kg。
