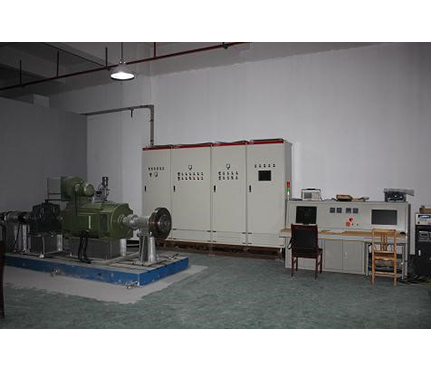

电梯曳引机负荷测试台中的试验系统能对有齿轮减速箱电梯曳引机、永磁同步无齿轮电梯曳引机、自动扶梯和人行道扶梯驱动主机进行空载试验、效率试验、温升试验、耐久试验；曳引机试验系统能实时显示曳引机的输入电压（三相）、电流（三相）、功率、功率因数，输出转矩、转速、功率、效率、环境温度、油温。
主要技术参数
测试参数
输入电压Uab、Ubc、Uac 电压不平衡；
输入电流Ia、Ib、Ic 电流不平衡；
功率（P入）、功率因数；
输出转矩（T出）、转速（n出）、功率（P出）；
效率（η），温升（Δθ）；
制动器最低启动电压和最高释放电压；
制动器开启滞后时间；
1000V持续1min的耐压测试。
测量要求
转矩1000Nm、2000Nm、5000Nm、10000Nm四档，精度：±0.5%；
转速≤800r/min，精度：±0.2%；
温度精度：0.5级；
电压精度：0.5级；
电流精度：0.5级；
时间精度：0.01s。
测试台特性
1、曳引机试验系统能对有齿轮减速箱电梯曳引机、永磁同步无齿轮电梯曳引机、自动扶梯和人行道扶梯驱动主机进行空载试验、效率试验、温升试验、耐久试验；
2、曳引机试验系统能实时显示曳引机的输入电压（三相）、电流（三相）、功率、功率因数，输出转矩、转速、功率、效率、环境温度、油温；
3、曳引机试验系统能自动判别并显示正负扭矩；
4、曳引机试验系统可以对测试数据进行手动取数或自动取数，自动取数间隔时间可任意设定；
5、曳引机试验系统在存储数据的同时，能实时显示采集数据和曲线；
6、曳引机试验系统可将测试结果进行时间、输出功率、转矩、效率等曲线绘制；
7、曳引机试验系统可随时由曲线观察曳引机运行情况；
8、曳引机试验系统可任意设置曲线坐标值以满足曳引机试验的需求；
9、曳引机试验系统对于各种参数的设置具有记忆功能，只需输入一次即可；
10、曳引机试验系统具有历史数据回放功能；
11、曳引机试验系统可以通过打印机对测试结果进行数据、曲线的打印；
12、曳引机试验系统的整个功能具有菜单和快捷键双重操作，在屏幕上均可得到汉字的提示；
13、系统为RS485通信总线，计算机上预留一个串口即可通信；
14、系统用联轴器为弹性联轴器。
项目选型：
1、转速传感器
选用1000、2000、5000、10000Nm转矩转速传感器。
2、加载器选型
选用1000、2000、5000、10000Nm磁粉制动器。
3、测试平台
作为曳引机测试平台，必须具有吸振、变形小等优点，这样才能在以后的工作过程中，避免因为变形导致不同心，震动厉害等弱点，所以选用传统的铸铁平板。
4、相关配套仪器仪表及弱电控制柜
根据所选传感器，配套使用转矩转速测量仪1台，两路温度测试仪1台，程控控制器1台，电参数测试仪1台，中文自动测试软件1套，弱电控制柜1台，1000Nm、2000Nm、5000Nm、10000Nm系统工装、联轴器各1套，被测件工装各2套。
设备满足标准：
GB 7588-2003《电梯型式试验规则》（2012稿）附件R2.2.2。
